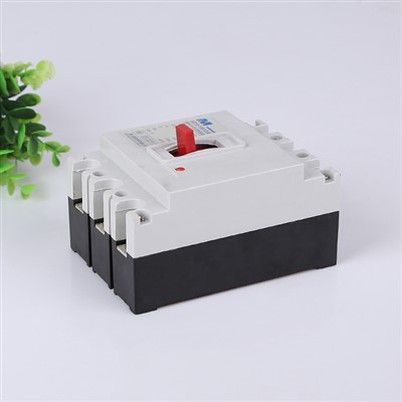

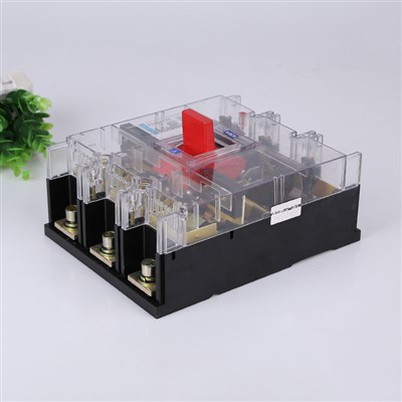

Основни параметри на автоматични прекъсвачи с лят корпус

(1) Номинално напрежение: Номиналното напрежение на табелката с данни на прекъсвача се отнася до номиналното напрежение на главните контакти на прекъсвача, което е стойността на напрежението, която осигурява дългосрочната-нормална работа на контактите на контактора.

(2) Номинален ток: Номиналният ток на табелката на контактора се отнася до номиналния ток на главните контакти на прекъсвача, което е стойността на тока, която осигурява дългосрочната-нормална работа на контактите на контактора.

(3) Ток на задействане: Токът за задействане е стойността на настройката на тока, която кара устройството за задействане на свръхток. Когато веригата е късо-свързана или товарът е силно претоварен и токът на натоварване е по-голям от тока на изключване, главните контакти на прекъсвача ще се разкачат.

(4) Токова-времева крива на защита от претоварване: Времевата-токова крива на защита от претоварване е обратна времева характеристична крива. Колкото по-голям е токът на претоварване, толкова по-кратко е времето за работа на термичния изключвател.

(5) Номинално напрежение на бобината на изключвателя при понижено напрежение: Номиналното напрежение на бобината на изключвателя при понижено напрежение трябва да бъде равно на номиналното напрежение на линията.

(6) Номинално напрежение на бобината на шунтовия изключвател: Номиналното напрежение на бобината на шунтовия изключвател трябва да бъде равно на управляващото захранващо напрежение.

(7) Номинална максимална късо{1}}капацитет на прекъсване Icu
Има два показателя за капацитета на прекъсване на прекъсвач: номинална крайна способност на прекъсване на късо{0}}верига Icu и номинален работен капацитет на прекъсване на късо{1}}верига Ics.

Номиналната крайна-способност на прекъсване на къса верига Icu е ограничаващият параметър на мощността на прекъсване на прекъсвача. След прекъсване на няколко късо{2}}повреди, изключващата способност на прекъсвача ще намалее.

Номиналната оперативна способност за прекъсване на късо-верига Ics е индикатор за прекъсване на прекъсвача, което означава, че след прекъсване на няколко късо{1}}неизправности, той все още може да гарантира нормална работа.

За прекъсвачи с формован корпус, Ic се счита за квалифициран, стига да е по-голям от 25% от Icu. Повечето прекъсвачи на пазара имат Ic между 50% и 75% от Icu.

(8) Токова-ограничаваща мощност на прекъсване
Токо{0}}ограничаваща изключвателна способност се отнася до способността на прекъсвача да ограничава тока на повреда, когато възникне късо съединение. Когато възникне късо съединение, контактите на прекъсвача се отварят бързо, генерирайки електрическа дъга. Това е еквивалентно на въвеждане на бързо нарастващо съпротивление на дъгата последователно с веригата, като по този начин се ограничава увеличаването на тока на повреда. Това намалява неблагоприятните ефекти от електромагнитните, електродинамичните и термичните ефекти на тока на късо- съединение върху прекъсвача и електрическото оборудване, като удължава експлоатационния живот на прекъсвача. Колкото по-кратко е времето за прекъсване на прекъсвача, толкова по-добър е ефектът на ограничаване на тока и колкото по-близо е Ics до Icu.

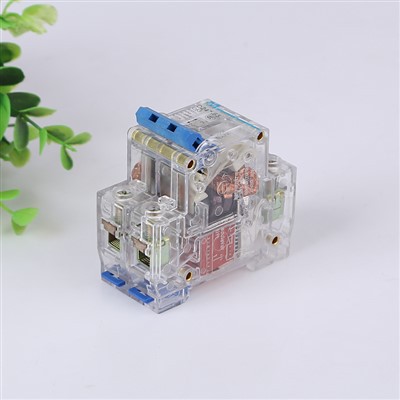

⑼ Характеристики на задействане на миниатюрни прекъсвачи

Характеристиките на изключване на прекъсвачите са разделени на няколко типа, като A, B, C, D и K, и техните съответни значения са както следва: Характеристики на изключване тип A-: токът на изключване е (2~3)In, който е подходящ за защита на полупроводникови електронни вериги, измервателни вериги с малки силови трансформатори или системи с дълги вериги и малки токове на късо-връзки; Характеристики на изключване тип B-: токът на изключване е (3~5)In, което е подходящо за жилищни системи за електроразпределение, защита на домакински уреди и защита на личната безопасност; Характеристики на задействане тип C-: токът на задействане е (5~10)In, което е подходящо за защита на електроразпределителни линии и осветителни вериги и вериги на двигатели с висок свързващ ток; Характеристики на изключване тип D-: токът на изключване е (10~20)In, което е подходящо за защита на оборудване с висок пусков ток, като трансформатори и електромагнитни вентили; Характеристики на задействане тип K-: има 1,2 пъти по-голям от термичния ток на изключване и 8~14 пъти по-голям от магнитния обхват на задействане, което е подходящо за защита на оборудването на веригата на двигателя и има висока устойчивост на пусков ток [3].
