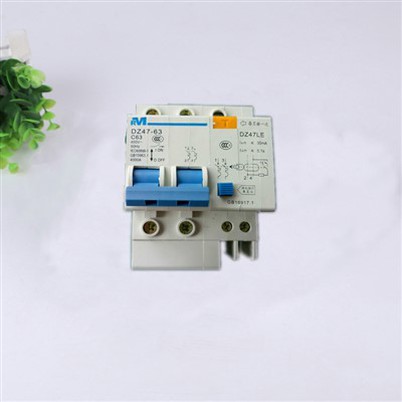

Инструкции за използване на прекъсвачи за остатъчен ток

(1) Устройствата за остатъчен ток (RCD) са подходящи за електроразпределителни системи с ниско{1}}напрежение, където неутралната точка на захранването е директно заземена или заземена чрез резистор или реактивно съпротивление. RCD не са подходящи за системи, където неутралната точка не е заземена. Това е така, защото последният не може да образува утечка електрическа верига; дори ако възникне заземяване, което генерира ток, по-голям или равен на номиналния работен ток на RCD, RCD не може да задейства и да прекъсне захранващата верига навреме. Като алтернатива може да разчита на човешко тяло да се свърже с точката на повреда, за да образува електрическа верига на изтичане, което води до задействане на RCD и прекъсване на захранващата верига. Това обаче все още не е безопасно за човешкото тяло. Ясно е, че е необходимо заземително устройство. Когато електрическото оборудване изпусне ток и токът на утечка достигне работния ток, прекъсвачът може да се задейства незабавно в рамките на 0,1 секунди, прекъсвайки главната захранваща верига.

(2) Нулевият проводник N на веригата, защитена от RCD, трябва да преминава през токов трансформатор с нулева -последователност. В противен случай небалансиран ток ще доведе до неизправност на RCD след свързване.

(3) Проводникът за защитно заземяване (PE) не трябва да преминава през токов трансформатор с нулева{1}}последователност. Защото, когато линията за защитно заземяване (PE) преминава през токовия трансформатор с нулева-последователност, токът на утечка се връща през PE линията към токовия трансформатор с нулева-последователност, причинявайки анулиране на тока и трансформаторът не може да открие стойността на тока на утечка. В случай на повреда това води до отказ на устройството за остатъчен ток (RCD) и по този начин не осигурява защита.

(4) Неутралната линия на управляващата верига не може да бъде повторно заземявана. От една страна, по време на многократно заземяване, при нормални работни условия, част от работния ток се връща към неутралната точка на захранването чрез многократно заземяване, което води до небалансиран ток в токовия трансформатор. Когато небалансираният ток достигне определена стойност, RCD ще работи неизправно. От друга страна, по време на утечка на повреда, токът на утечка по линията на защитното заземяване може също да се върне към неутралната точка на електрозахранването през неутралната линия на токовия трансформатор, отменяйки тока на утечка в трансформатора и причинявайки RCD да не работи.

(5) Неутралната линия N и линията за защитно заземяване (PE) след RCD не могат да бъдат комбинирани в едно устройство. Ако двете се комбинират в едно, когато възникне повреда на утечка или токов удар, токът на утечка тече обратно през токовия трансформатор, което води до същата ситуация като (3), което води до отказ на устройството за защита от ток на утечка.

(6) Проводниците между защитаваното електрообзавеждане и защитното устройство за токова утечка не трябва да се допират един до друг. Ако има контакт между проводник-към-проводник или връзка между неутрален проводник-към-неутрален проводник, това незабавно ще наруши стойността на баланса на нулевата-последователност на тока, причинявайки неизправност на защитното устройство за ток на утечка. В допълнение, защитеното електрическо оборудване може да се монтира паралелно само след защитното устройство за ток на утечка и окабеляването трябва да е правилно. Електрическото оборудване не трябва да се свързва към кабелната клема на тестовия бутон.

Съответни стандарти

1. GB14048.2 Автоматични прекъсвачи

2. GB16916.1 УЗО

3. GB16917.1 RCBO

4. GB20044 PRCD

5. GB10963.1 MCB

6. GB6829 Общи изисквания за устройства за остатъчен ток
